Windschiefe Dachkonstruktion auf bestehendes Anwesen
Bei diesem Bauvorhaben in Neustadt war die Aufgabestellung unter anderem, den schiefwinkligen Grundriss zu erfassen. Ein umgehen des Objektes war hierbei aufgrund seiner Architektur und Pflanzenbewuchses nicht möglich. Auch Anforderungen des Denkmalamts waren zu erfüllen. Die Windschiefe Neigung der Bestandsparren musste im unteren Bereich wieder genauso wie der Bestand hergestellt werden. Jeder Sparren hatte eine andere Neigung. Außerdem durfte die neue Konstruktion nicht in ein bestehendes Fenster hineinragen. Also wie so oft nicht trivial!
- Laser Scanning vor Ort – 1 TAG
- Scanning Nacharbeit Datenaufbereitung – 1 Tag
- Arbeitsvorbereitung in Abstimmung mit Holzbauer-Architekt und Statik – ca. 24 Std
- KVH Nsi 9cbm
- KVH Duo Si 2cbm
- Abbund 570 lfm

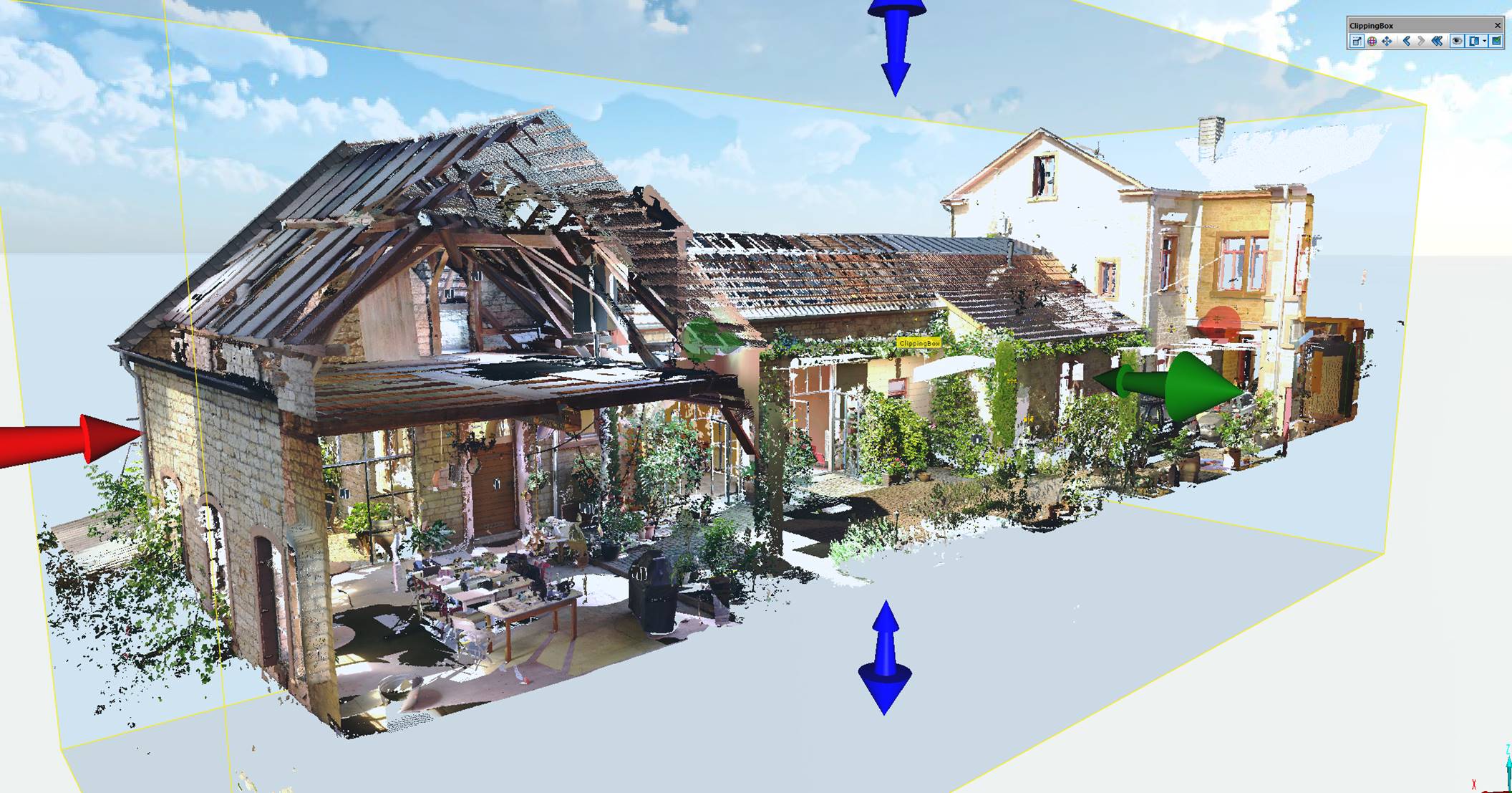

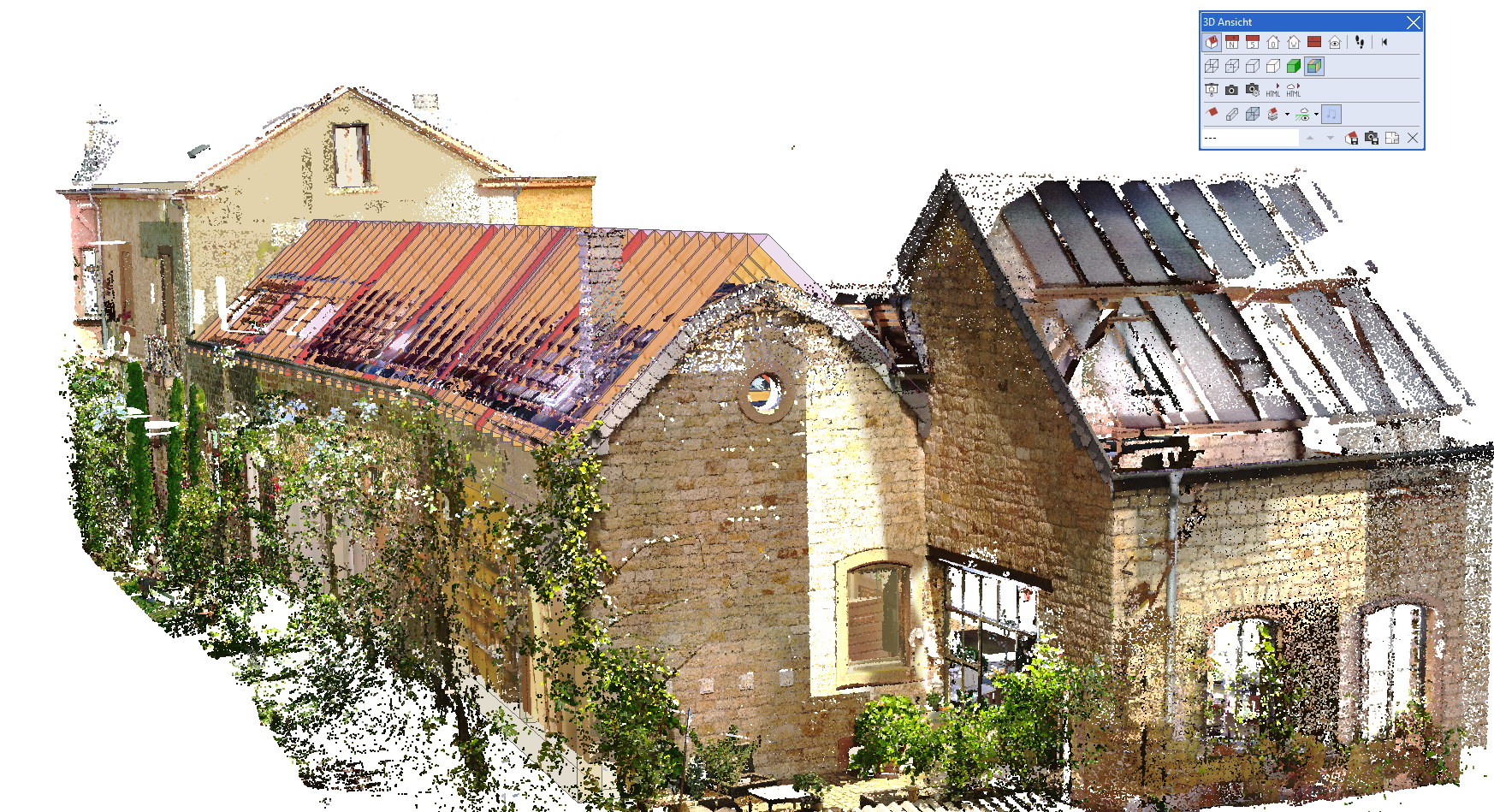

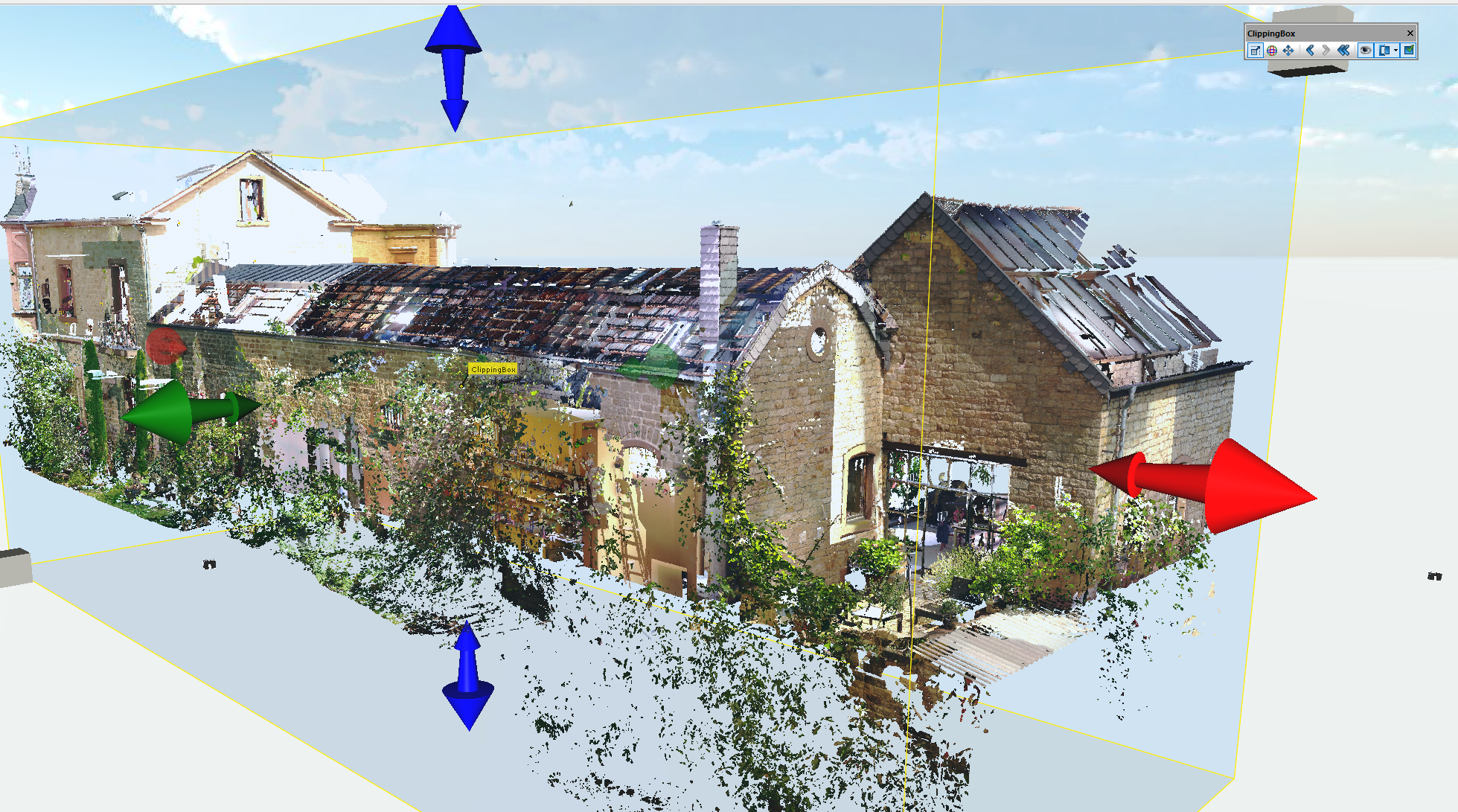

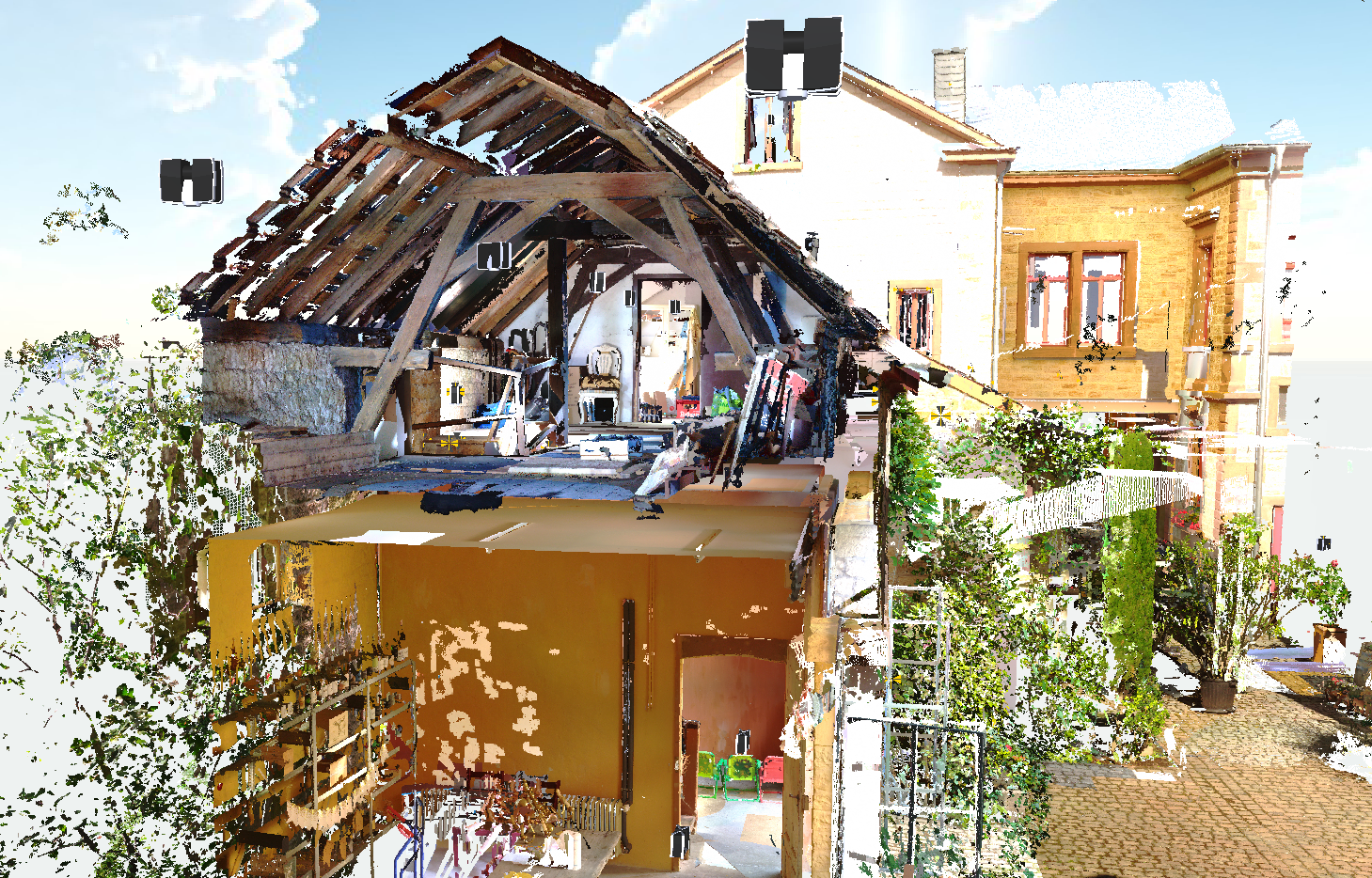

ISOMETRIE SCAN:

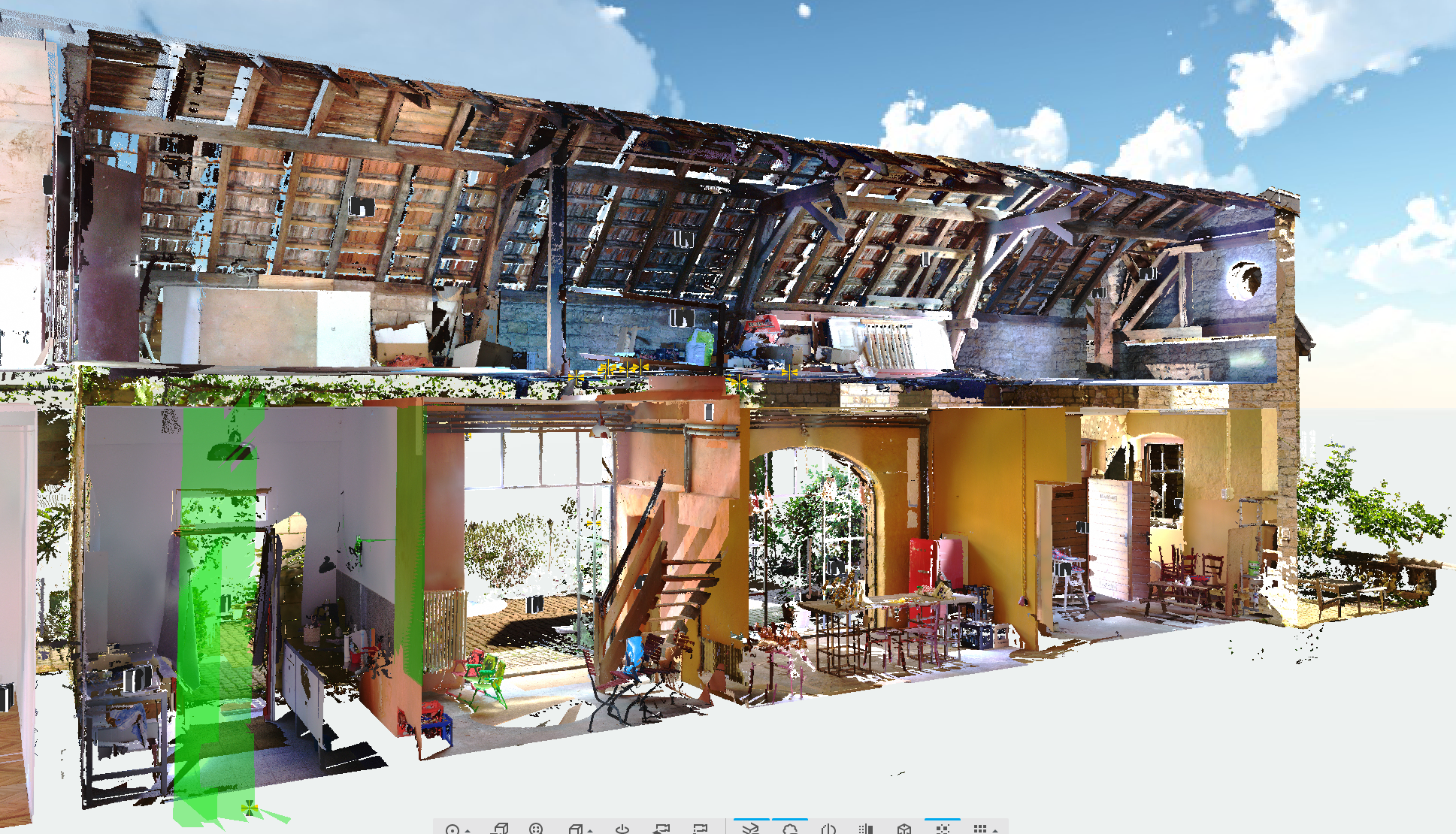

Blick in den bestehenden Dachstuhl

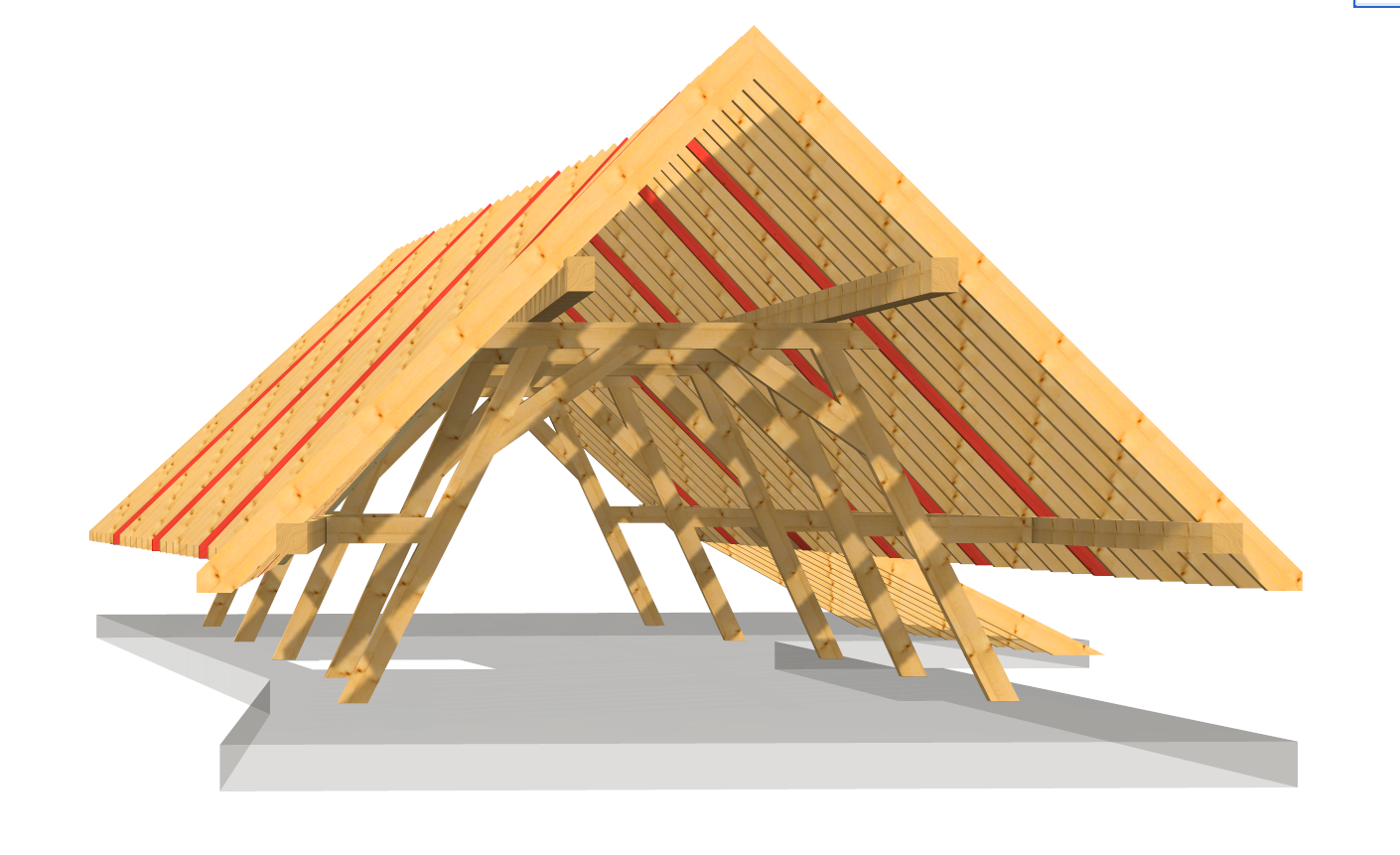

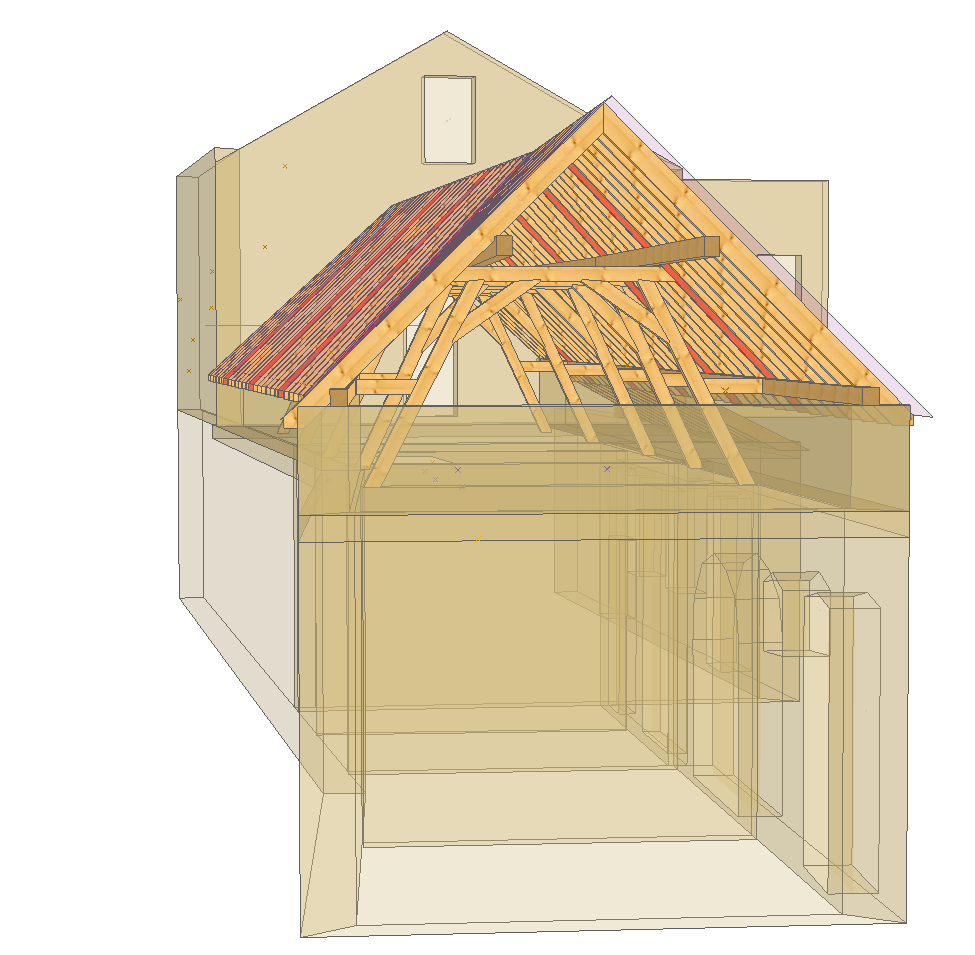

Scan mit neuer Sema Konstruktion – Winschiefes Dach
EINDRÜCKE VON DER BAUSTELLE:
Die SCAN-Daten erhalten Sie als Panorama-Fotos von uns auf einem USB-Stick
Fotos: Marvin Kleinemeier

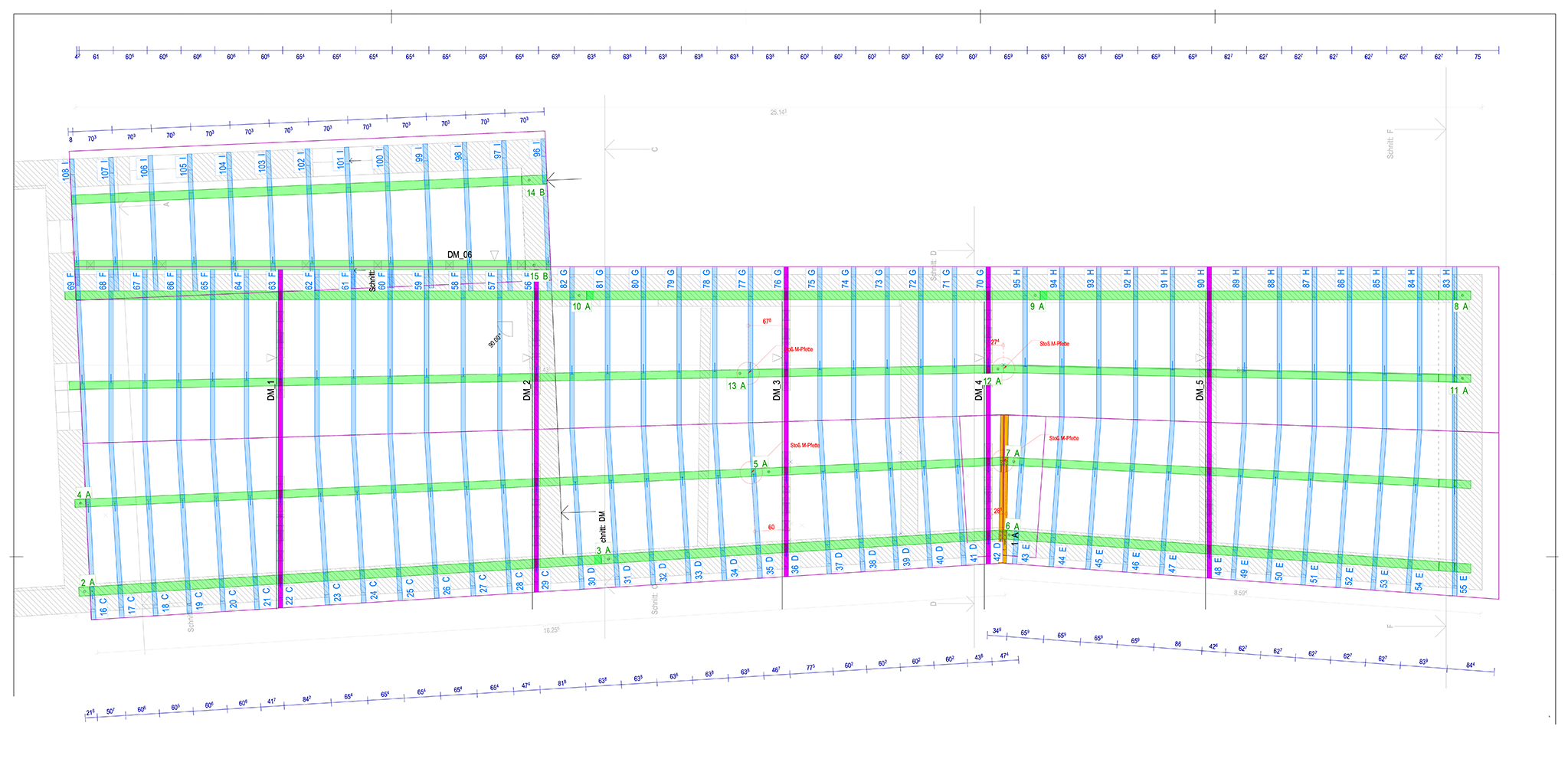

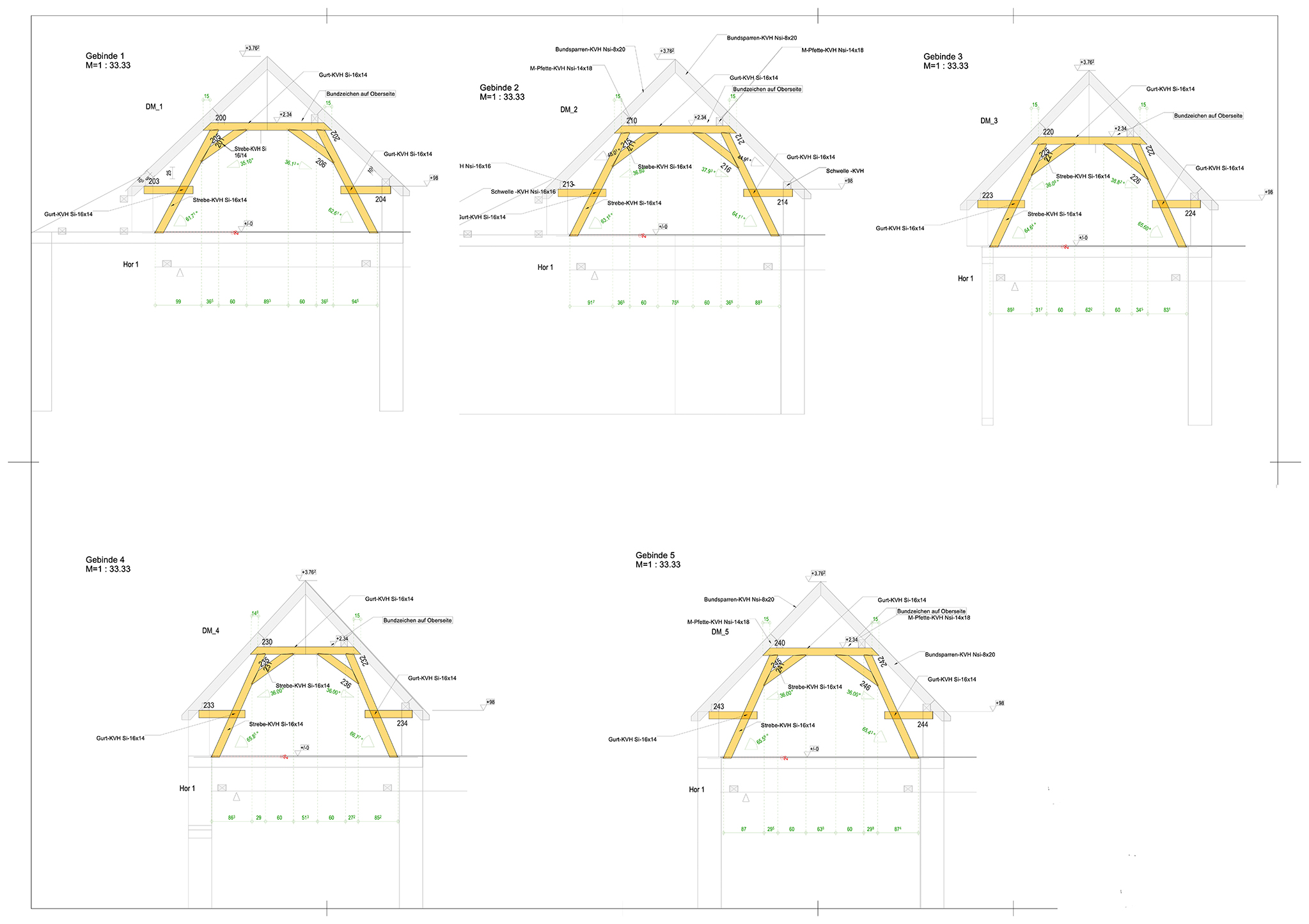

PLÄNE:
